一、產品概述（LYFA-1000電力建設新產品“手持極性測試儀"有著過硬的產品質量）

變壓器互感器極性測試儀是我公司廣泛聽取用戶意見、經過大量市場調研后潛心研發的新一代CT,PT極性測試儀器。

傳統互感器極性測試方法使用干電池的正，負極分別接在電流互感器的一次側的極性端和非極性端并做搭、拉試驗，同時在電流互感器的二次側接電流表或者萬用表的mA檔觀察指針的偏轉方向?，F場需要一個人觀察指針偏轉，一個人搭拉試驗，一組CT三相均有保護、計量、測量三組線圈，試驗人員需要多次搭拉試驗，相當繁瑣，并且當電流互感器變比較大時，二次感應電流很小，幾乎無法使指針偏轉。

本產品適應于變壓器的極性測試。測試簡單，結果可靠。

本儀器具有新型實用、外形美觀、攜帶方便、抗干擾能力強、穩定可靠等突出特點。

1.1 主要功能：

1.1.1 可測量CT極性，包括大變比的CT極性；

1.1.2 可測量電磁式PT極性；

1.1.4 可測量變壓器極性;

1.1.5 鋰電池供電，一次充電可連續工作12小時；

1.1.6 電池電壓低自動報警。

1.2 性能特點

1.2.1 超高亮度發光二極管，指示清晰準確；

1.2.2 采用先進的電子技術，工作穩定可靠；

1.2.3 手持式設計，攜帶方便；

1.2.4 操作簡單，開機后，只需要控制按鈕就能完成測試。

二、主要技術指標（LYFA-1000電力建設新產品“手持極性測試儀"有著過硬的產品質量）

2.1 變壓器，CT變比測試范圍：1~10000；

2.2 儀器*大輸出電壓：24V；

2.3 儀器*大輸出電流3A ；

2.4 電源適配器5V/3A

2.5 工作溫度：-10℃～50℃；

2.6 儀表尺寸：100mm × 210mm × 32mm

三、面板及接線端口（LYFA-1000電力建設新產品“手持極性測試儀"有著過硬的產品質量）

3.1 按鍵

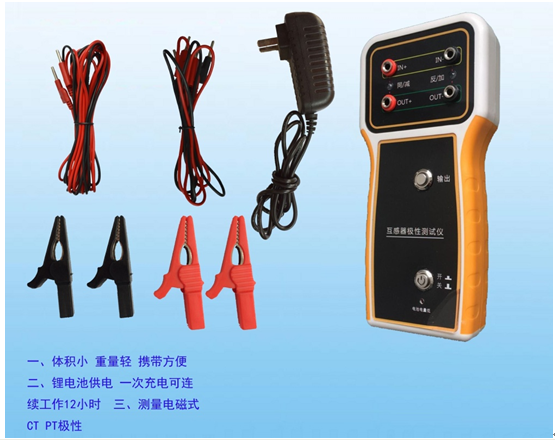

本測試儀共有二個按鍵，如圖1

電源開關鍵: 帶有自鎖功能，按下后，開關自鎖，電源接通。  再次按下，開關彈出后，電源斷開。

輸出鍵： 帶自鎖，按下去后，儀器輸出，開始測試。再按一次，儀器停止輸出。

3.2接線端口

  本測試儀共有4個外部接線端口，如圖1所示

OUT+,OUT- :儀器的輸出端子，接CT的一次端子或者PT的二次端子。

IN+,IN-: 儀器的輸入檢測端子，接CT的二次端子或PT的一次端子。

3.3 指示燈

同/減 極性指示燈，綠色

反/加 極性指示燈，紅色

電池電量低報警燈， 紅色，該指示燈亮時，提醒用戶需要給電池充電。此時如果繼續做試驗，可能出現測試慢或者測試錯誤的問題。

電池充電指示燈， 紅色，插上適配器后，并且適配器得電后，如果燈常亮，表示正在充電。燈滅表示充電完成，燈閃表示充電故障

四、接線圖（LYFA-1000電力建設新產品“手持極性測試儀"有著過硬的產品質量）

五、操作說明（LYFA-1000電力建設新產品“手持極性測試儀"有著過硬的產品質量）

5.1  儀器開機后，請等待30秒，再按“輸出"鍵開始測試。

5.2  PT極性測試時，OUT+,OUT-端連接到PT二次，IN+,IN-端連接到PT一次。

5.3  CT極性測試時，OUT+,OUT-端連接到CT一次，IN+,IN-端連接到CT二次。

5.4  變壓器極性測試時，OUT+,OUT-端連接到變壓器低壓側，IN+,IN-端連接到變壓器高壓側。

5.5 儀器長期放置時，應該先充滿電。

5.6 請用本公司提供的專用電源適配器給儀器供電或充電。

5.7 電池電量低報警燈亮時，請及時給儀器充電。

5.8 環境溫度低于0℃，高于45℃時，請勿充電，避免損傷電池。

5.9 測試時，請斷開變壓器，互感器二次回路與別的儀表或裝置的連接。
